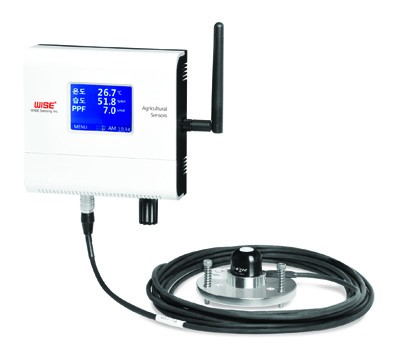

aM-21L
고정형 광환경 센서
■ 특징
- 사용 목적에 따라 광센서 선택(PPF, 일사, UV 중 택1)
- 광센서의 수평을 맞추기 위한 레벨링 플레이트 기본 제공
- 벽 또는 파이프 거치를 위한 ㄱ자 플레이트 공급(옵션)
- (3/6/10) 지점의 PPF 평균값을 측정하여 식물 캐노피 아래에서도 정확한 측정(PPF-Bar 센서)
- 광원별 적절한 센서선택 (자연광 / 인공광)
- 광합성에 유효한 파장대의 광량자수를 측정하여 식물생육 조건의 정확한 지표로 쓰임(PPF 센서)
- 태양광의 에너지를 측정하여 난방/냉방 부하 계산에 적용(일사 센서)
- 적절한 차광을 요하는 작물재배시 광합성 효율을 극대화 할수 있도록 도움
- 적산일사량 계산을 통해 개화시기 파악, 관수제어 등에 적용(일사 센서)
- 자외선에 대한 식물반응 연구등에 활용(UV 센서)
- 터치형 칼라 LCD를 적용하여 시인성이 좋고 그래프 표시 가능
- 경향도 그래프 표시로 1시간, 8시간 or 24시간 변화추세 표시
- 소형ㆍ경량으로 벽 또는 파이프에 간편하게 설치가능
- Zigbee 무선통신을 사용하여 측정장소와 모니터링 장소간 복잡한 유선작업이 불필요
- Upper/Lower 알람기능 및 Relay 접접이 탑재되어 기기와 연동하여 제어가능
- 사용자 환경에 맞는 다양한 관리기능 제공(데이터 전송간격, 날짜변경, 알람설정 등)
■ 적용
- 채소/화훼 시설재배 온실
- 버섯재배사
- 축사
- 과수원
- 태양광 이용형 / 완전 폐쇄형 식물공장
■ 사양
| PPF | 측정범위 | 0~2000 μmol/m2/s |
| 정밀도 | ±5% | |
| 응답속도 | < 1ms | |
| 레벨링 플레이트 | 기본제공 (수평 조절용) | |
| 장기 드리프트 | < 2% per year | |
| 스펙트럼 범위 | 410 ~ 655nm | |
| 크기 |
24(D) X 28(H) (mm) (SPOT센서) 15(W) X 15(H) X 50,70(L) (mm) (BAR센서) |
|
| 무게 | 90g | |
| 케이블 길이 | 5m (5m, 10m, 15m, 20m 가능) | |
| 케이블 재질 | Santoprene (high water resistance, high UV stability, flexibility in cold conditions) | |
| 일사 | 측정범위 | 0~1250W/m2 |
| 정밀도 | ±5% | |
| 응답속도 | < 1ms | |
| 레벨링 플레이트 | 기본제공 (수평 조절용) | |
| 장기 드리프트 | < 2%/year | |
| 스펙트럼 범위 | 360~1120nm | |
| 크기 | 24(D) X 28(H) | |
| 무게 | 70g | |
| 케이블 길이 | 5m (5m, 10m, 15m, 20m 가능) | |
| 케이블 재질 | Santoprene (high water resistance, high UV stability, flexibility in cold conditions) | |
| 자외선 | 측정범위 | 0~300 μmol/m2/s |
| 정밀도 | ±10 % | |
| 응답속도 | < 1ms | |
| 레벨링 플레이트 | 기본제공 (수평 조절용) | |
| 장기 드리프트 | < 2% per year | |
| 스펙트럼 범위 | 250~400nm | |
| 크기 | 24(D) X 28(H) (mm) | |
| 무게 | 75g | |
| 케이블 길이 | 5m (5m, 10m, 15m, 20m 가능) | |
| 케이블 재질 | Santoprene (high water resistance, high UV stability, flexibility in cold conditions) | |
| 디스플레이 항목 | 센서 측정값, 메뉴(각종 사용자 설정기능), 데이터 저장용량, 시간, 경향도(1시간, 8시간, 24시간) | |
| 화면 | 2.4” Color TFT LCD | |
| 제어 | 감압식 Touch screen | |
| 데이터저장 | SD Card 8GB(기본 제공) | |
| 데이터저장 형식 | TXT file | |
| 데이터저장 주기 | 60초(10~9999초) | |
| 데이터저장 기간 | 345일(저장주기 1분 기준) | |
| 통신 | 2.4Hz(Zigbee) 무선통신 | |
| 취부방식 | 벽 또는 파이프 | |
| 전원 | AC 220V | |
| 크기 | 120(W) X 40(D) X 115(H) (mm) | |
| 출력 | Relay(DC30 5A, AC250 5A) 4EA | |
| 알람 | Upper/Lower, 사용자 지정 가능 | |
